轻薄型一体化太阳能led路灯的高效节能使用

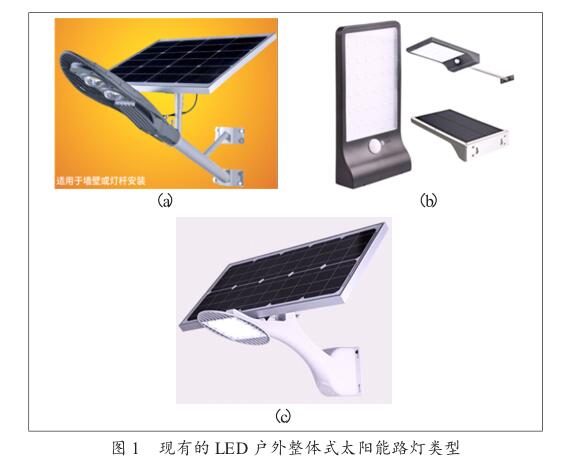

一体化太阳能路灯全体感强、简练、漂亮，便于运送及装置。在白日，其既可让太阳能板作为锂电池充电，也能够作为景观装修；光线暗下来后操控器经过预设时段及太阳能板的电压检测，自动判别为全体式太阳能路灯的 LED灯供电，实现路途照明。市场上现有的LED野外全体式太阳能路灯首要有以下几种类型：图1(a)、图1(b)所示的一体化太阳能路灯，能够调整太阳能板的东、西、南、北朝向，使太阳能板的转化效率得到最大提升，但太阳能灯板装置在灯杆延伸支杆或灯体的延伸部位，使得单灯体积增大，不利于灯具的仓储及运送，无形中增加了太阳能灯具的附加本钱。图 1(c)所示为太阳能板与灯壳做成全体式，外观尽管简练、漂亮，但不利于灯珠的散热，其限制了灯具的功率且不能调整太阳能板的朝向，使太阳能板不能高效地将太阳能转化为电能。

3 规划方案内容

3.1 规划思路

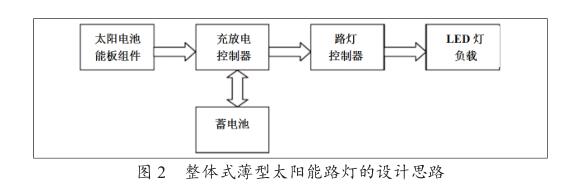

全体式薄型太阳能路灯的规划思路同一般的太阳能照明基本原理相同(如图2所示)。全体式薄型太阳能路灯，白日通过太阳能板组件将收集的太阳光的能量转化为电能，经过充放电操控器给蓄电池充电，以及各种电池检测及安全防护，在晚上或光线较暗时由蓄电池经路灯操控器为LED灯供给电能，点亮LED路灯用于照明。

弄清了原理，咱们依据各个部分电路的不同功用，分为以下几个部分规划：太阳能电池板组件、冲放电操控器、路灯操控器、LED路灯、蓄电池。本规划方案的目的是供给一款全体式薄型太阳能路灯，用于各种乡村路途、交通辅道、小区、公园路途、无光线遮挡但不易拉电的场所照明为夜晚供给路途照明，所要解决的技术问题是外形轻浮时尚，便利运送，现场装置便利，有微博感应功用，需保证其结构安全性、可靠性、耐久性及电气安全性。

3.2 LED路灯

3.2.1 全体外观规划

全体式薄型太阳能路灯的宗旨在于外观时尚，感官轻浮，所以主体厚度规划最薄处为3 mm，外形选用流线型全体过渡规划，将最薄处和最厚处衔接，使产品视觉感官上更轻浮、流通，更像一个全体，长宽比选用黄金比例尺寸规划(如图3所示)。灯具靠尾端规划1800cm 2 的空间用于安放电池及操控器，腔体外形经过2个不同宽度及高度的2 个腔体做造型，显示出灯具的层次感，凸显其线条及美感。外表选用野外喷塑漆，色彩能够依据客户要求喷涂，使外外表能到达更好的视觉作用(色彩能够结合各种场合规划)。

3.2.2 灯具主体与路灯灯杆的衔接方法

灯体尾部规划成圆弧抱箍形状，底部加5 mm 厚度的网状加强筋，使灯具能够接受更大的分量。灯体尾部选用预装带绷簧结构的螺栓加双压板的规划方法，将灯具与50~70mm直径的圆灯杆衔接固定，只需要把灯具套入灯杆，调理好水平，再用扳手拧紧压板螺栓，灯具就装置完毕，便利快捷，安全结实。2个压板中心间距为160mm，能有效避免装置时工人操作不当导致灯具下跌伤人的危险。

3.2.3 灯珠及透镜的选择

此次规划的灯具首要用于各种乡村路途、交通辅道、小区、公园路途、无光线遮挡但不易拉电的场所照明为夜晚提供路途照明，按照规划经验，规划光源功率为20W。灯珠采用36颗“飞利浦”PHILIPS LUMILEDS LUXEON 5050M高光效灯珠加“达尔科”DK173-36H1-45*63-TPⅡ-S透镜，每颗灯珠功率为0.6W，光效能够到达140 lm/W左右，灯具相当于50W左右的节能灯(60lm/W)，满意灯具规划需求，同时也能让延伸灯具的使用时间。灯体的结构规划和灯珠与透镜的装置方法如图5所示。

(1)LED光源与透镜选用镶入式装置方法，有更好的防水效果(灯板与透镜、防水硅胶条镶入灯体的凹槽内，用M3的平头螺钉装置固定)。比照市场上现有的透镜直接锁在灯体平面上，优势在于避免因工人操作不到位，螺丝未打紧，影响灯具防水作用。有时产品边缘因下雨导致积水直接进入透镜，雨停后产生水汽，致使光源损坏。规划有效地下降了此类问题导致的维修量，从而下降保护本钱。

(2)光源背部连线用FR-4原料的玻纤衔接线板，装置固定在灯体规划的衔接线板槽内后，灌入防水灌封胶，装置便利漂亮，防水作用好。
