一款带系统故障自动检查提示的太阳能路灯控制技术

文献综述：由于可持续发展战略的提出以及人们环保节能意识的不断加强，加大太阳能资源的开发与利用越来越成为解决我国能源危机的一大途径。本文针对太阳能路灯自动控制系统中常见的一些常见故障问题，提出了一种带常见故障系统自检显示的太阳能路灯自动控制系统。 关键词：太阳能 常见故障显示 单片机 设定基本参数 温度感应器。

由于我国经济社会发展步伐的不断加快，能源危机逐渐成为制约我国经济和社会可持续发展的重要因素。因此，我国越来越重视开发和利用可再生资源，并将加大可再生资源的开发与利用作为推进经济社会发展进程的一项重大举措。目前，太阳能资源作为一种清洁高效的可再生资源被广泛运用至照明领域，一方面实现了太阳能资源的高效利用，解决了能源不足问题；而另一方面还有效地优化了能源结构，减少了环境污染。但传统的太阳能路灯自动控制系统无法对太阳能电板进行监控，不具备常见故障显示和检测功能，直接影响了路灯控制系统的正常运行。因此，针对这个问题本文提出一种自动控制系统，能自动检测常见故障并显示常见故障点。

1 工作原理

本自动控制系统借助微处理机芯片对太阳能路灯的电池电压、蓄电池电压、灯头支路电流进行取样检测，并根据各点的统计显示情况合理调控电池的输入和输出量，实现了蓄

锂电池充电、放电、温度补偿的一体化。在实际运行过程中，该太阳能路灯自动控制系统通过控制软件对系统的工作状态、工作模式、常见故障位置等进行实时控制，常见故障处理效率较高。这一太阳能路灯自动控制系统以微处理机为核心，用户可直接将相关系统基本参数输入系统。微处理机根据系统设定基本参数调节蓄电池的电压和电流，并及时发出输入和输出信

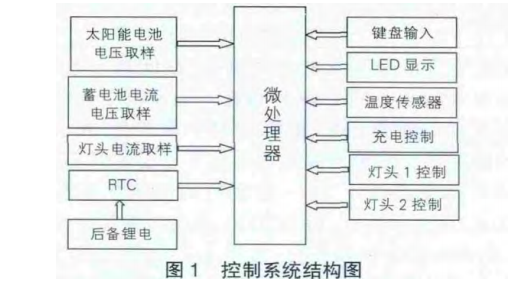

号，同时系统还可以通过温度感应器进行温度补偿。此外，微处理机系统还配有实时时钟电路 RTC、看门狗、后备锂电池和 LCD 显示。自动控制系统结构详见图 1。

2 硬件系统设计

2.1 硬件系统及其设计 系统采用单 ATMEL 微处理机芯片，能有效地改善系统的存储空间，同时内设高精密度、高智能化的震荡器以及看门狗复路点位，实现了对系统异常发生的实时监控。在进行充电和放电控制时，系统务必通过远程专用设备进行操作，并发出相应控制命令，将电子信号传递至各系统结构。
